가산,평균,감산 증폭기

가산 증폭기( Summing Amplifier )

1. 가산증폭기 란 ?

1) 가산증폭기는 여러 개의 입력 전압을 더하여 증폭하는 회로로, 주로 연산 증폭기(Op-Amp)를 사용하여 구현됨

2) 각 입력 전압에 특정 가중치를 곱한 값들의 합을 출력 전압으로 만들어내며, 회로 구성에 따라 반전(negative)된 형태로 출력되기도 하고, 가중치를 조절하여 원하는 결과값을 얻을 수 있음

​

2. 가산증폭기 특징

1) 여러 입력의 가중치 합: 각 입력 전압에 가중치를 곱한 값들의 합을 출력 전압으로 만듬

2) 반전 또는 비반전 동작

- 반전 가산기: 반전 입력단에 여러 입력 전압을 연결하여 출력 전압이 모든 입력 전압의 합의 반대 부호가 됨

- 비반전 가산기: 비반전 입력단에 여러 입력 전압을 연결하여 출력 전압이 입력 전압의 합과 같은 부호를 가짐

3) 가중치 조절: 입력 저항 R1,R2 와 귀환 저항 Rf 의 비율을 조절하여 각 입력 신호의 가중치를 변경할 수 있음

​

3. 가산증폭기 주요 사용처

1) 오디오 믹싱 : 마이크, 악기 등 다양한 오디오 소스의 신호를 입력받아 하나로 합치는 데 사용됨. 각 신호의 볼륨을 조절하여 가중치를 줄 수도 있음

2) 계측 장비 : 여러 센서에서 들어오는 아날로그 신호들을 하나의 전압으로 합산하여 전체적인 상태를 측정하거나 감시하는 데 활용됨

예를 들어, 온도, 압력, 습도 센서의 출력을 합쳐 환경을 모니터링하는 시스템에 사용될 수 있음

3) 신호 결합 및 필터링 : 여러 신호의 합을 얻은 후, 이를 평균 내거나 특정 필터를 적용하여 원하는 신호만 추출하는 과정에서도 사용됨

4) 아날로그-디지털 변환기(ADC) : 여러 아날로그 신호를 결합하여 하나의 값으로 만들어 디지털 데이터로 변환하는 과정의 입력부에서 사용됨

5) 연산 회로 : 컴퓨터의 가산기와 같은 기본 연산 회로를 구성하는 데 사용

​

4. 가산증폭기 회로

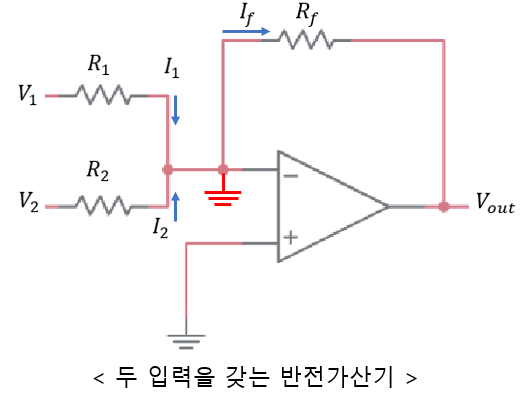

그림 a

그림 a는 2개의 입력을 갖는 가산증폭기 회로를 표시

​

반전단자는 가상접지이므로 반전입력은 0V이고 반전단자의 유입전류는 0A

=> 저항 R1 , R2 에 흐르는 전류 I1 과 I2 가 합해져 저항 Rf 로 통류

=> 출력전압 Vout은 저항 Rf 에 걸리는 전압과 극성이 반대

=> R1 = R2 = Rf = R 이면 Vout 은 두 입력의 합에 의해 결정

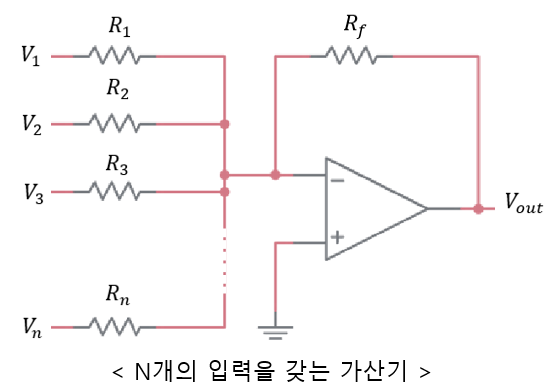

=> n개의 입력을 갖는 가산기의 출력은 그림 b

그림 b

그림 c

​

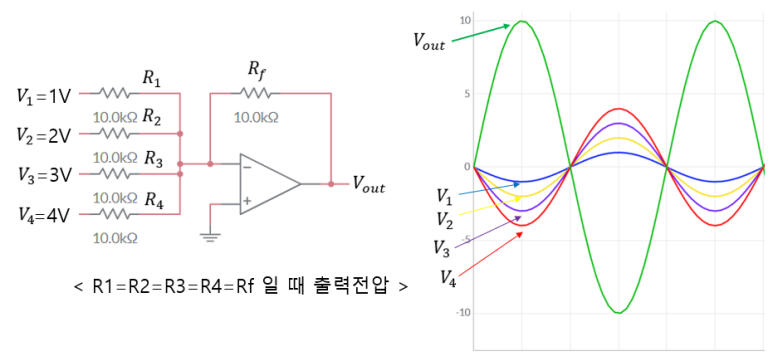

그림 d

그림 d 는 가산기의 저항값이 모두 같을 때 출력전압의 합을 나타낸 회로

​

5. 1보다 큰 이득을 갖는 가산증폭기

R1 = R2 =ㆍㆍㆍ= Rn = Ri 이고 Rf 가 Ri 보다 크면 출력전압의 식은 그림 e

그림 e

6. 스케일링 가산기 ( Scaling Adder )

입력저항을 조절함으로써 가산증폭기의 각 입력에 서로 다른 가중치를 인가

=> 각 입력전압에 대한 가중치는 저항 Ri 와 Rf 의 비로 결정

=> 스케일링 가산기의 출력전압의 식은 그림 f

그림 f

---

평균 증폭기( Averaging Amplifier )

1. 평균증폭기 란 ?

1) 가산 증폭기의 특별한 형태로, 모든 입력 신호를 합한 후 입력 신호의 개수만큼 나누어 평균값을 출력

2) 즉, 모든 입력의 가중치가 동일하며, 이득(Gain)이 입력 개수의 역수와 같습니다.

​

2. 평균증폭기 특징

1) 연산 증폭기 기반 : 높은 입력 임피던스와 낮은 출력 임피던스를 가진 이상적인 연산 증폭기의 특성을 기반으로 설계됨

2) 다중 입력 처리 : 여러 개의 독립적인 입력 채널을 동시에 처리할 수 있어, 다양한 센서나 신호원의 데이터를 통합하는 데 유용함

3) 신호 조정 및 필터링 : 입력 신호들의 평균을 구함으로써 잡음 성분(공통 모드 전압)을 상쇄하거나 최소화하는 효과를 가질 수 있음

4) 선형성 : 입력 신호의 크기에 비례하여 일정한 증폭 비율(선형성)을 유지하며 작동함

​

3. 평균증폭기 사용처

1) 센서 신호 컨디셔닝 (Sensor Signal Conditioning) : 여러 센서에서 들어오는 아날로그 신호들을 결합하여 평균값을 얻는 데 사용됨

예를 들어, 여러 온도 센서의 평균 온도를 측정할 때 활용될 수 있음

2) 오디오 믹서 (Audio Mixers) : 여러 오디오 입력 채널의 신호를 혼합하여 평균 레벨의 단일 출력 신호를 생성하는 데 사용됨

3) 아날로그 컴퓨터 (Analog Computers) : 초기 아날로그 컴퓨터에서는 덧셈, 뺄셈, 평균 계산과 같은 수학적 연산을 수행하기 위해 평균 증폭기 회로가 필수적으로 사용되었음

4) 디지털-아날로그 변환기 (DAC - Digital-to-Analog Converters) : 디지털 신호를 아날로그 신호로 변환하는 과정에서 특정 비율로 가중된 신호들의 합(평균)을 만드는 데 사용

5) 제어 시스템 (Control Systems) : 산업 자동화 및 로봇 공학에서 여러 피드백 신호를 평균하여 시스템의 전반적인 상태를 판단하고 제어 신호를 생성하는 데 활용

6) 잡음 감소 (Noise Reduction) : 여러 개의 동일한 신호를 평균하면 무작위 잡음 성분이 상쇄되는 효과가 있으므로, 신호 처리 과정에서 잡음을 줄이는 데 간접적으로 사용

​

3. 평균증폭기 회로

그림 g

R1 = R2 =ㆍㆍㆍ= Rn = Ri = nRf 일 경우 출력 전압은 입력전압의 평균으로 결정 (그림g)

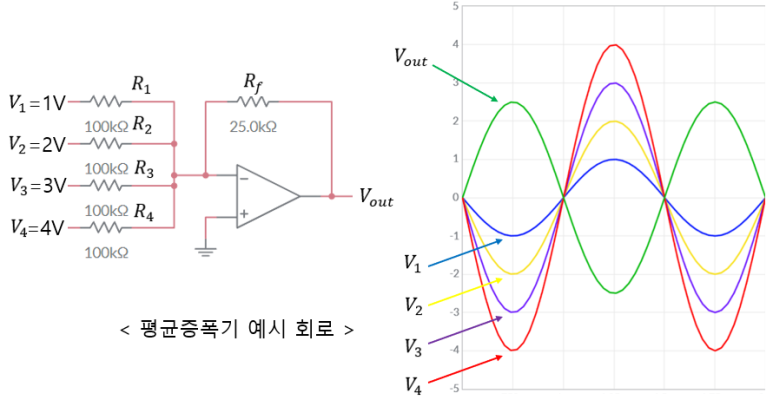

=> Ri = nRf , Rf / Ri = 1 / n 일 때, 평균증폭기의 특성을 그림 h 에 표시

그림 h

---

감산증폭기( 차동증폭기 )

1. 감산증폭기 란 ?

1) 두 입력 신호 간의 차이를 출력하는 회로입니다. 주로 차동 신호 처리나 불필요한 공통 모드 신호(노이즈 등)를 제거하는 데 사용됨

​

2. 감산증폭기 특징

1) 차동 증폭 : 두 입력 반전( - )과 비반전( + )의 전압 차이Vout = G * (V2 - V1)를 증폭하여 출력함

2) 높은 입력 임피던스 : 연산 증폭기 본연의 특성으로 입력단 임피던스가 높아, 입력 신호원에 영향을 주지 않고 신호를 받음

3) 낮은 출력 임피던스 : 증폭된 신호를 안정적으로 다음 단으로 전달하는 데 유리함

4) 잡음에 강함 : 차동 증폭 특성으로 인해 외부 노이즈(동상 노이즈)에 강하고, 원하는 신호 차이만 증폭함

​

2. 감산증폭기 사용처

1) 계측 증폭기 (Instrumentation Amplifiers) : 감산 증폭기를 기반으로 구성되는 계측 증폭기는 브리지 회로(Bridge Circuit) 등에서 발생하는 미세한 차동 신호를 고정밀로 증폭하는 데 사용됨 (예: 로드셀(무게 측정 센서), 스트레인 게이지)

2) 차동 신호 수신 (Differential Signal Reception) : 장거리 전송 중 발생한 공통 모드 노이즈(Common-mode noise)를 제거하고 순수한 신호의 차이만을 검출하는 오디오 및 데이터 통신 라인에서 사용

3) 피드백 제어 시스템 (Feedback Control Systems) : 목표값(기준 입력)과 현재 측정값(피드백 입력)의 차이인 '오차 신호(Error Signal)'를 계산하여, 이 오차를 줄이는 방향으로 시스템을 제어하는 데 핵심적인 역할

​

3. 감산증폭기 회로

그림 i

그림 i 는 단일 연산증폭기를 이용하여 구성된 감산증폭기 회로를 표시

=> V1 과 V2 가 입력되므로 중첩의 원리를 이용하여 출력 계산 ( 그림 j )

그림 j

​

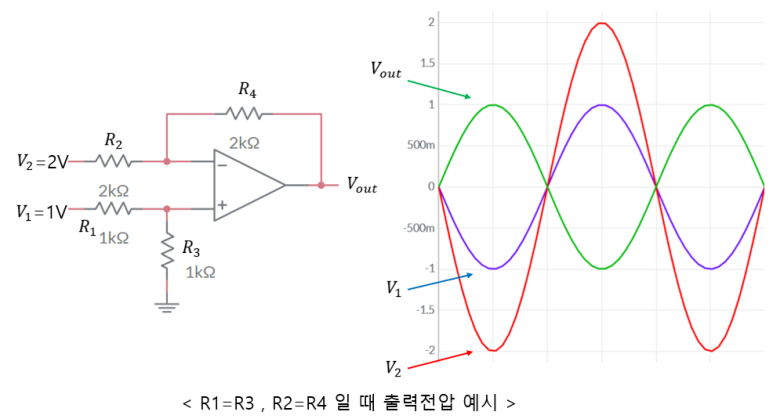

그림 k





​
