앞서 RS-485의 차동 통신 방식과 노이즈에 강한 이유를 살펴보았습니다.

하지만 실제 통신 환경에서는 통신 방식만큼 중요한 것이 바로 배선 구조입니다.

장치들을 어떤 형태로 연결하느냐에 따라 통신 품질과 안정성이 크게 달라지기 때문입니다. 이

​

처럼 네트워크를 구성하는 연결 형태를 토폴로지(Network Topology)라고 하며,

이번 글에서는 다양한 토폴로지 구조와 RS-485에서 주로 사용되는 방식에 대해 정리해보겠습니다.

​

​

네트워크 토폴로지(Network Topology)란?

네트워크 토폴로지는 여러 장치가 어떤 형태로 연결되어 있는지를 나타내는 네트워크 구조를 의미합니다.

정확히는 물리적인 배선뿐만이 아닌 데이터가 흐르는 논리적 경로까지를 이르는 말이지만,

간단히 말하자면 '통신선을 어떤 방식으로 배치했는가'를 설명하는 개념입니다.

​

예를 들어 RS-485 통신에서 여러 장치를 한 줄로 연결할 수도 있고,

중앙 장비 하나에 각각 연결할 수도 있는데, 이러한 연결 형태 자체가 바로 토폴로지 입니다.

​

통신에서는 단순히 선의 연결 보다,

• 어떤 구조로 연결되어 있는지
• 데이터가 어떤 방향으로 흐르는지
• 장애가 발생하면 어디까지 영향이 가는지
• 배선이 얼마나 쉬운지

등의 요소가 매우 중요합니다.

​

그렇기 때문에 토폴로지에 따라 다음 요소들이 크게 달라집니다.

• 통신 안정성
• 배선 난이도
• 확장성 및 유지보수 편의성
• 장애 발생 범위

등 여러 요소들이 달라지게 됩니다.

​

따라서 실제 현장에서는 환경에 따라 적절한 토폴로지를 선택하는 것이 매우 중요합니다.

​

​

데이지 체인 토폴로지 (Daisy Chain Topology)

AI 활용

데이지 체인 토폴로지는 각 장치가 순차적으로 연결되는 직렬 형태의 네트워크 구조입니다.

장치들이 한 줄로 이어진 형태를 가지고 있으며, 이전 장치와 다음 장치가 연결되는 방식으로 구성됩니다.

​

예를 들어 RS-485 통신에서는 MASTER 장치에서 시작된 통신선이 첫 번째 SLAVE, 두 번째 SLAVE, 세 번째 SLAVE로 계속 이어지는 형태로 배선됩니다.

이 구조는 RS-485에서 가장 대표적으로 사용되는 연결 방식 중 하나입니다.

​

또한 통신선의 양 끝단에는 일반적으로 120Ω 종단저항을 설치하여 신호 반사를 줄여줍니다.

이러한 배선 규칙을 지키는 것이 통신 안정성에 큰 영향을 미칩니다.

​

구조가 단순해 배선이 간단하여 비용이 저렴하고, 확장이 비교적 용이합니다.

하지만 중간 장치 또는 배선이 끊어지면 이후 장치들은 전체적으로 통신이 불가능하여 규모가 크다면 안정성이 떨어질 수 있습니다.

​

​

버스 토폴로지 (Bus Topology)

AI 활용

버스 토폴로지는 하나의 메인 통신선(Bus)을 중심으로 여러 장치가 연결되는 구조입니다.

이 구조 또한 RS-485에서 가장 대표적으로 사용되는 연결 방식 중 하나로,

모든 장치가 하나의 공통 케이블을 함께 사용하는 형태이며, 데이터는 이 메인 선을 따라 전체 장치로 전달됩니다.

​

그렇기 때문에 모든 장치가 동일한 버스를 공유하며 데이터를 주고받지만, 실제 데이터는 대상 장치만 수신하게 됩니다.

구조가 단순해 설치가 쉽고 케이블도 적게 사용되지만, 중앙 통신 케이블 장애 시 전체 네트워크에 영향을 줄 수 있습니다.

​

​

링 토폴로지 (Ring Topology)

AI 활용

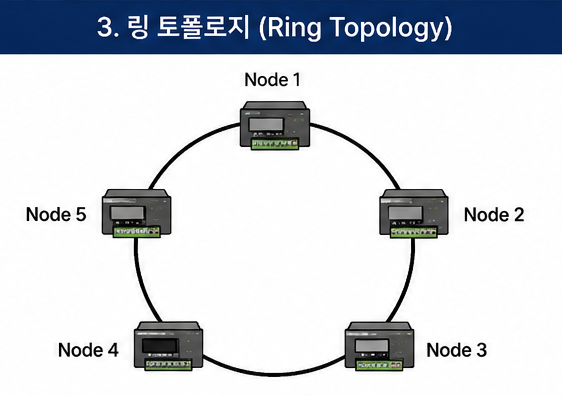

링 토폴로지는 각 장치가 양쪽 장치와 서로 연결되어 원형 구조를 이루는 네트워크 방식입니다.

마지막 장치와 첫 번째 장치까지 연결되어 하나의 폐쇄형 고리(Ring)를 형성하는 것이 특징입니다.

​

이 구조에서는 데이터가 링을 따라 한 방향 또는 양방향으로 순차 이동하며 전달됩니다.

일반적인 버스 구조처럼 여러 장치가 동시에 데이터를 보내 충돌하는 방식이 아니라, 정해진 순서에 따라 데이터가 전달되기 때문에 비교적 안정적인 데이터 흐름을 유지할 수 있습니다.

​

하지만 RS-485의 기본 통신 구조가 직선형 버스(Bus)를 기준으로 설계되었기 때문에 적합하지 않습니다.

RS-485는 차동 신호를 이용해 하나의 메인 라인을 따라 데이터를 전달하는 구조에 최적화되어 있기 때문입니다.

그래서 한 줄로 이어지는 데이지 체인 또는 버스 형태에서는 비교적 안정적으로 동작합니다.

​

​

스타 토폴로지 (Star Topology)

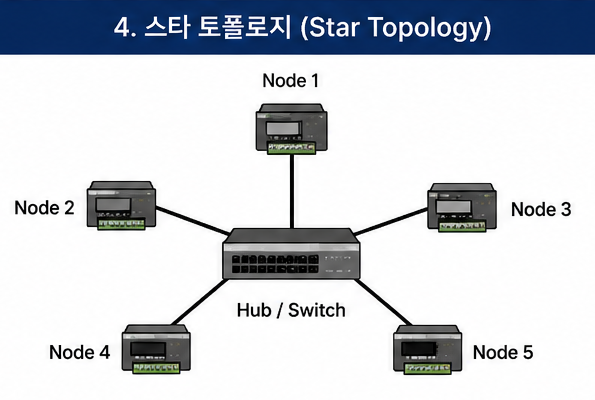

스타 토폴로지는 모든 장치가 중앙 장비를 기준으로 각각 개별 연결되는 네트워크 구조입니다.

중앙에는 허브 또는 스위치와 같은 장비가 위치하며, 각 장치는 중앙 장비와 직접 연결되어 통신을 합니다.

​

각 장치가 독립적으로 연결되기 때문에 특정 장치나 케이블에 문제가 발생해도 다른 장치에는 영향이 적고, 장애 위치를 찾기 쉽다는 장점이 있습니다.

또한 유지보수 효율도 높은 편으로 LAN 환경에서 가장 많이 사용되는 구조입니다.

​

하지만 일반적으로 RS-485 통신에서는 스타 토폴로지가 적합하지 않습니다.

특히 통신 속도가 높거나 배선 길이가 길어질수록 반사 노이즈로 인해 데이터 오류가 발생할 가능성이 커지기 때문입니다,

​

​

마무리



이렇게 RS-485에 적합한 배선 구조까지 알아보았습니다.

그러나 RS-485는 어디까지나 데이터를 전기적으로 어떻게 전달할 것인가를 정의하는 규격입니다.

​

실제 장비 간 통신을 위해서는 어떤 장치와 통신할지, 어떤 데이터를 읽고 쓸지, 어떤 형식으로 데이터를 주고받을지를 정하는 상위 프로토콜이 추가로 필요합니다.

​

다음 글에서는 RS-485 기반에서 가장 널리 사용되는 산업용 통신 프로토콜 중 하나인 Modbus RTU의 구조와 동작 방식에 대해 알아보겠습니다.





​

---
