RS-485 간단소개

등장 배경, 주요 특징, 사용 분야까지

---





---

1부 [MAX485] RS-485 간단소개 || 등장 배경, 주요 특징, 사용 분야까지 한 번에

2부 [MAX485] RS-485의 통신 원리 || 차동 신호부터 결선 방식까지

3부 [MAX485] RS-485에 적합한 통신 연결방식 || 네트워크 토폴로지 종류에 대해

4부 [MAX485] Modbus RTU에 대해 || 프레임 구조부터 완전 정리

5부 [MAX485] RS-485 통신을 위한 MAX485 || IC 구조부터 모듈 사용법까지



---

---

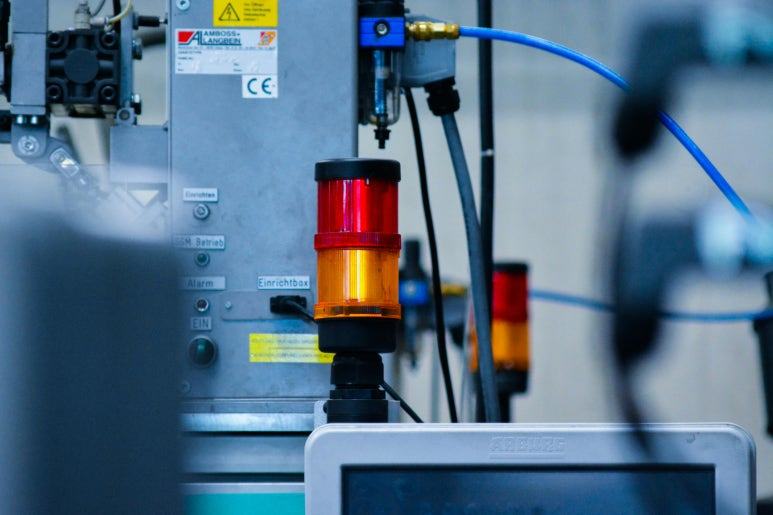

산업 현장에서 장치 간 통신을 구성할 때 가장 많이 마주치는 표준 중 하나가 바로 RS-485입니다.

다양한 기기들이 RS-485를 기반으로 데이터를 주고받고 있으며,

이를 실제로 구현하기 위해서는 RS-485 신호를 처리해주는 트랜시버 IC가 반드시 필요합니다.

​

이번에는 RS-485의 등장 배경과 특징을 간단히 살펴보고,

이후 RS-485의 동작원리부터 실제 통신 회로에서 핵심 역할을 하는 MAX485 까지 알아보겠습니다.

​

​

RS-485의 등장 배경

직렬 통신 중 하나인 RS-485는 Recommended Standard 485의 약자로,

1983년에 EIA(전자산업연합, Electronic Industries Alliance)와

TIA(통신산업협회, Telecommunication Industry Association)가 공동으로 개발한 표준입니다.

​

RS-485가 등장하게 된 주요 배경은 RS-232의 구조적 한계에 있습니다.

RS-232의 가장 큰 문제점은 통신 거리가 약 15m 이내로 제한된다는 점입니다.

이는 넓은 공간에 장비가 분산되어 있는 산업 현장에서는 이것이 치명적인 단점으로 작용했습니다.

​

그리고 RS-232는 1:1 통신만 지원하기에 배선 비용 증가와 설치 복잡도를 높이는 원인이 되었으며,

전기적 노이즈가 많은 공장 환경에서는 신호 왜곡과 통신 오류가 빈번하게 발생했습니다.

​

이러한 문제들로 인해 EIA는 기술적으로 개선하여 장거리, 다중장치, 노이즈가 많은 환경인 산업 현장의 조건을 만족시키는 RS-485 표준을 제정하게 되어 RS-485는 산업용 통신으로 널리 사용되었습니다.

​

​

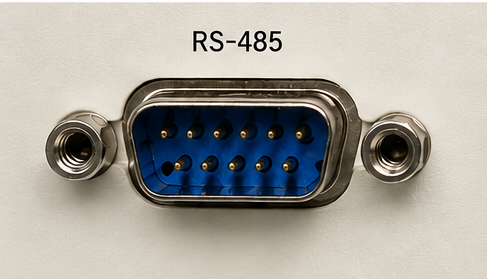

핵심 특징 몇가지

AI 활용

RS-485의 정식 명칭은 TIA-485-A입니다.

1983년 처음 발표된 이후 지금까지도 공장 자동화, 빌딩 제어, 에너지 관리 시스템 등 수많은 산업 현장에서 활용되고 있습니다.

​

RS-485의 핵심적인 특징 으로는 다음과 같습니다.

• 최대 통신 거리 1.2km​ : 저속에서 최대 1,200m까지 안정적인 통신
• 최대 전송 속도 10Mbps​ : 단거리 환경에서는 10Mbps의 고속 통신을 지원
• 멀티드롭 지원 : 하나의 버스에 최대 32개( 트랜시버에 따라 256개까지 확장 가능)의 장치를 연결
• 반이중(Half-Duplex) 방식 : 일반적으로 2선식으로 송수신하나 4선식으로 전이중 구현 가능
• 차동 신호 방식​ : 전기적 간섭이 많은 환경에서도 안정적인 데이터 전송이 가능

​

​

어디에서 사용되나

RS-485는 장거리 통신과 높은 노이즈 내성을 요구하는 산업 환경에서 주로 사용됩니다.

대표적으로 PLC, 인버터, 센서 네트워크, 공장 자동화 장비, 빌딩 제어 시스템 등에 널리 적용되며,

하나의 버스에 여러 장치를 연결할 수 있어 배선 효율이 높습니다.



또한 MCU의 UART 기능과 RS-485 트랜시버를 조합하여 장치 간 통신을 구현하는 경우도 있습니다.

특히 MAX485와 같은 트랜시버를 사용하면 아두이노나 STM32 같은 마이크로컨트롤러에서도 RS-485 통신을 구성할 수 있습니다.

​

​

마무리

지금까지 RS-485가 등장하게 된 배경과 핵심 특징, 그리고 실제로 어떤 분야에서 사용되는지 보았습니다.

RS-485가 오랫동안 산업 현장에서 사용되는 이유는 단순히 오래된 표준이기 때문이 아니라,

장거리 / 다중 장치 / 노이즈 환경이라는 까다로운 조건을 효율적으로 해결하는 구조를 갖추고 있기 때문입니다.

​

다음 편에서는 RS-485가 이러한 성능을 발휘할 수 있는 기술적 원리, 즉 신호 방식과 통신 구조에 대해 알아보도록 하겠습니다.







---
