OSC와 CRYSTAL의 회로 적용







발진기 개념정의

OSC와 CRYSTAL의 회로 적용

오실레이터는 발진기라고 생각하면 됩니다.

발진이란 주기적이고 반복적인 진동을 뜻합니다. 이런 진동을 만들어 주는 장치가 발진기입니다.

발진 회로란 주파수 발생 신호원으로 특정 주파수나 진폭을 갖는 파형을 반복해서 생성해내는 장치 또는 회로입니다.

발진기는 크게 증폭기능을 하는 능동소자, 주파수 선택이 가능한 수동소자로 나뉩니다.







OSC & CRYSTAL 개념정의

OSC와 CRYSTAL의 회로 적용

1. OSC란?

오실레이터는 발진회로가 내장되어 있어, 전원만 인가해주면 파형이 출력됩니다.

주파수 조정이 불가하며 수십 MHz 이상의 발진주파수 생성이 가능합니다.

능동 소자, 주변회로가 간단하고 신뢰성이 좋지만 가격이 비쌉니다.



​



2. CRYSTAL이란?

크리스탈은 정밀한 주파수가 필요할 때 사용합니다.

크리스탈의 두께에 따라 주파수가 다르며, 얇을수록 주파수가 높습니다. 고주파에서는 가공하기 어려워 가격이 비싸집니다.

하지만 오실레이터보다는 가격이 저렴하여 대량생산의 경우 사용합니다.

수동 발진 소자이며, 발진회로가 필요합니다. (주변회로가 필요)

​









OSC & CRYSTAL 개념정의

OSC와 CRYSTAL의 회로 적용

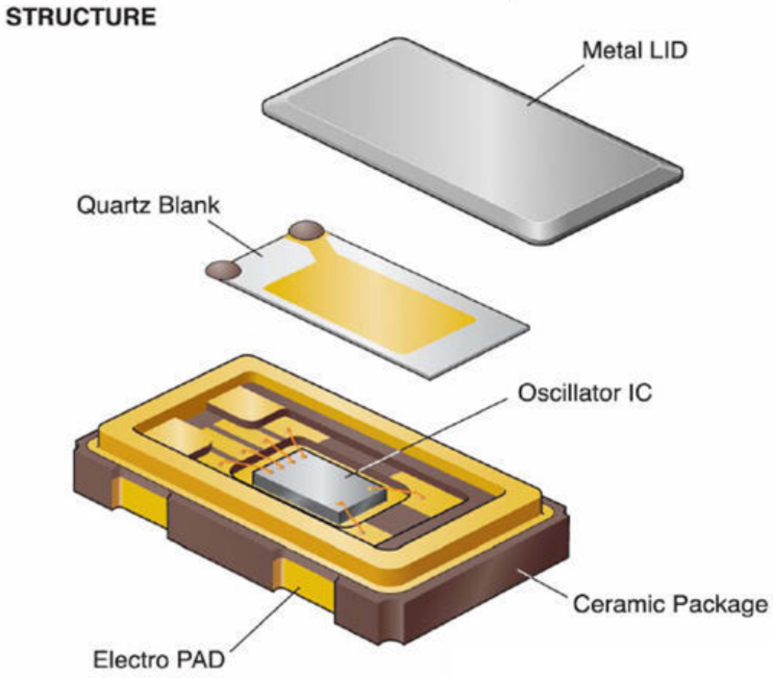

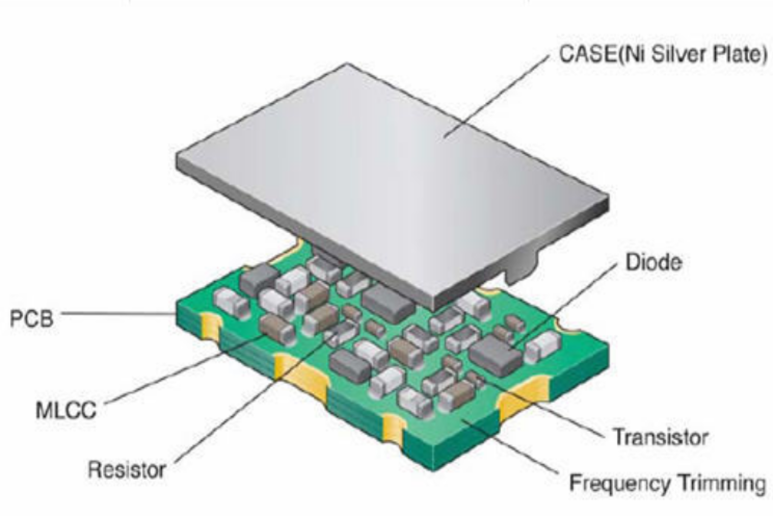

1. 오실레이터 구성

일반적으로 전원(Vcc), GND, OUTPUT, NC 4개의 핀이 필요합니다.

4개의 핀 중 3개의 핀이 사용됩니다.

2PIN - GND, 3PIN - OUTPUT, 4PIN - Vcc

​

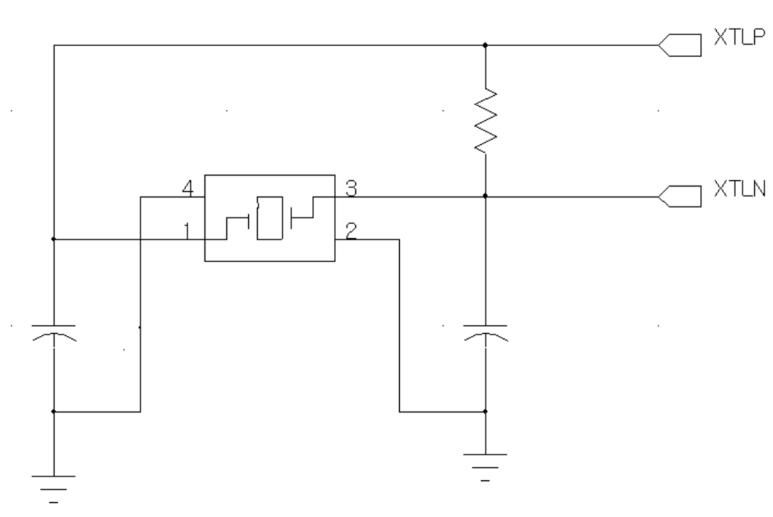

2. 크리스탈 구성

XTAL IN, XTAL OUT 2개의 핀을 이용하여 사용합니다.









​
