DAC 기초







DAC 개념정의

DAC 기초

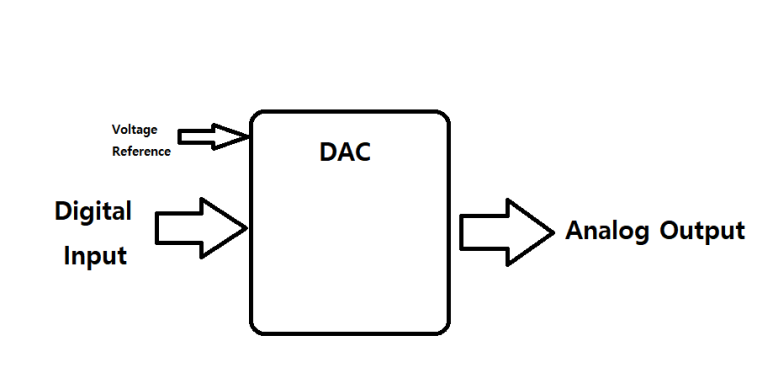

Digital to Analog Converter의 약자로 디지털의 입력신호를 아날로그 출력신호로 변환해주는 컨버터이며,

변환되는 과정에서 기준 전압이 필요합니다.

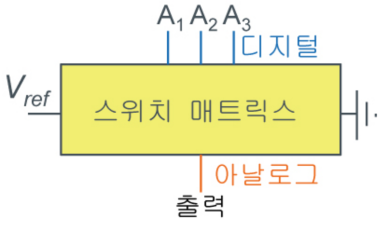

DAC 변환 과정

DAC 기초

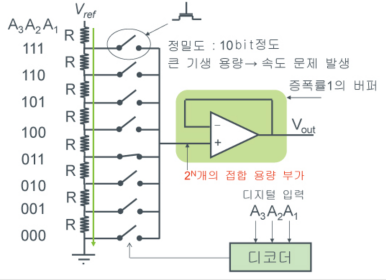

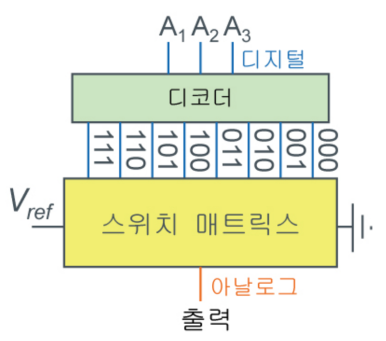

1. 디코더 DAC(디코더방식의 DAC)

저항 분배를 이용해 기준전압을 분할하여 원하는 아날로그 전압을 출력하는 방식입니다.

가장 간단한 DAC로, 저항 스트링이라고도 합니다.

일렬로 나열된 저항을 이용하여 변환합니다.

전압분배를 이용한 방식의 가장 일반적인 DAC방식입니다.

​

장점: 단가가 낮음, 전력소모가 적음, 소형패키지 구현가능, 외부부품이 필요 없음

단점: 노이즈가 심함, 정밀도가 제한적





​

2. 바이너리 DAC(바이너리 방식)

각 비트에 가중치를 부여하여 디지털 값을 아날로그로 변환하는 방식입니다.

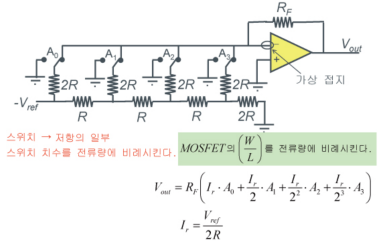

바이너리 DAC에는 R-2R방식이 있습니다.

​

장점: 노이즈가 적음, 정확도가 높음, 고압출력 가능, 설정시간이 빠름

단점: 보드상 디바이스 증가, 민감한 어플리케이션에서 유용성이 낮음



​

​
