HDLC 통신

1. HDLC(High-Level Data Link Control) 등장배경

SDLC ( Synchronous Data Link Control ) - IBM에 의해 1975년에 개발

HDLC ( High-Level Data Link Control ) - ISO에 의해 1979년에 개발

LAPs ( LAPs, LAPD, LAPM, LAPX, etc ) - ITU-T에 의해 1981년 이후로 개발되어 왔음

PPP, frame relay - ITU-T 와 ANSI에 의해 개발

​

데이터 통신이 발달하여 컴퓨터 사이에 고속의 효율 높은 전송이 필요하게 되어 ISO에서 HDLC를 제정.

HDLC는 LLC(Logical Link Control LAN), PPP(Point-to Point Protocol), LAP-D(Link Access Procedure, D) 와 같은 많은 데이터 링크제어 프로토콜에서 사용됨

​

HDLC(High-Level Data Link Control) 프로토콜 응용

HDLC는 네트워크 통신, 특히 WAN(Wide Area Network)에서 사용되며, 다음과 같은 프로토콜들의 기반이 됨

- PPP(Point-to-Point Protocol): 인터넷 연결에서 널리 사용

- Frame Relay : 고속 데이터 전송에서 사용

​

HDLC(High-Level Data Link Control)장단점

1) 장점

- 강력한 오류 검출 및 흐름 제어

- 다양한 전송 모드 지원

다중 접속 환경에서 여러 장치 간의 통신 지원

​

​

2) 단점

- 구현이 비교적 복잡

- 기본적인 데이터 링크 계층 기능을 제공하지만, 고급 기능이나 확장된 기능은 제한적

- 다른 제조업체에서 개발한 장비나 다른 프로토콜과의 상호 운용성이 필요한 경우에는 호환성 문제를 해결해야 함

- 현대 네트워크 환경에서는 다른 프로토콜로 대체되는 경우가 많음

​

​

HDLC 주 사용처는 LAN에서 사용되는 LLC(논리 링크 제어), 인터넷에서 사용되는 PPP(점대점 프로토콜), ISDN에서 사용되는 LAP-D(링크 접근 절차 D채널)의 기반

​

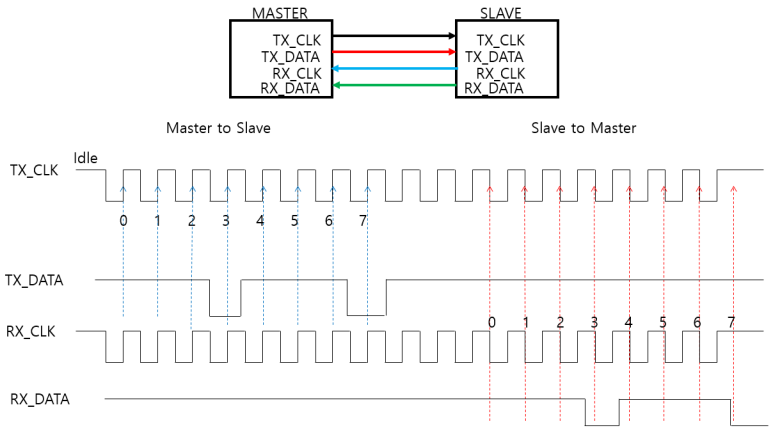

2. HDLC 통신구조

TX CLK : Mater에서 Slave로 Data를 bit단위로 전송

TX Data : Master에서 Slave로 TX CLK에 맞춰 전송

RX CLK : Slave에서 Master로 Data를 bit단위로 전송

RX Data : Slave에서 Master로 RX CLK에 맞춰 전송

​

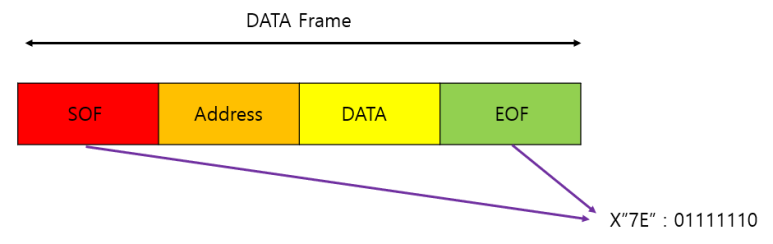

3. HDLC 프로토콜 구조

SOF, EOF 데이터는 “7E”로 “01111110”을 가짐. 즉, 통신의 시작과 끝은 “7E”로 확인

비트 중심의 통신이기 때문에 에러 검출을 위한 “Bit Stuffing” 기능 사용.

​

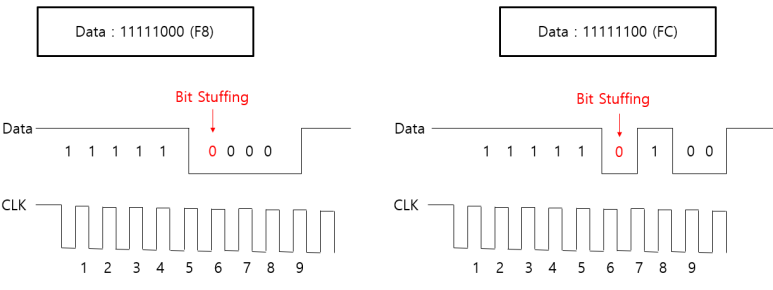

4. Bit stuffing 이란 ?

프레임에 임의의 비트를 삽입해 데이터의 자유로운 전송을 보장하고 오류를 검출함.

플래그 비트를 제외한 모든 비트는 1이 6개 이상 연속되지 않도록 함.

1이 연속적으로 5개가 입력되면 그 다음 6번째에 강제로 `0`을 삽입하여 송신.

1이 6개 입력되면 플래그, 7개 이상 입력되면 오류로 판단하여 오류를 검출함.

​
