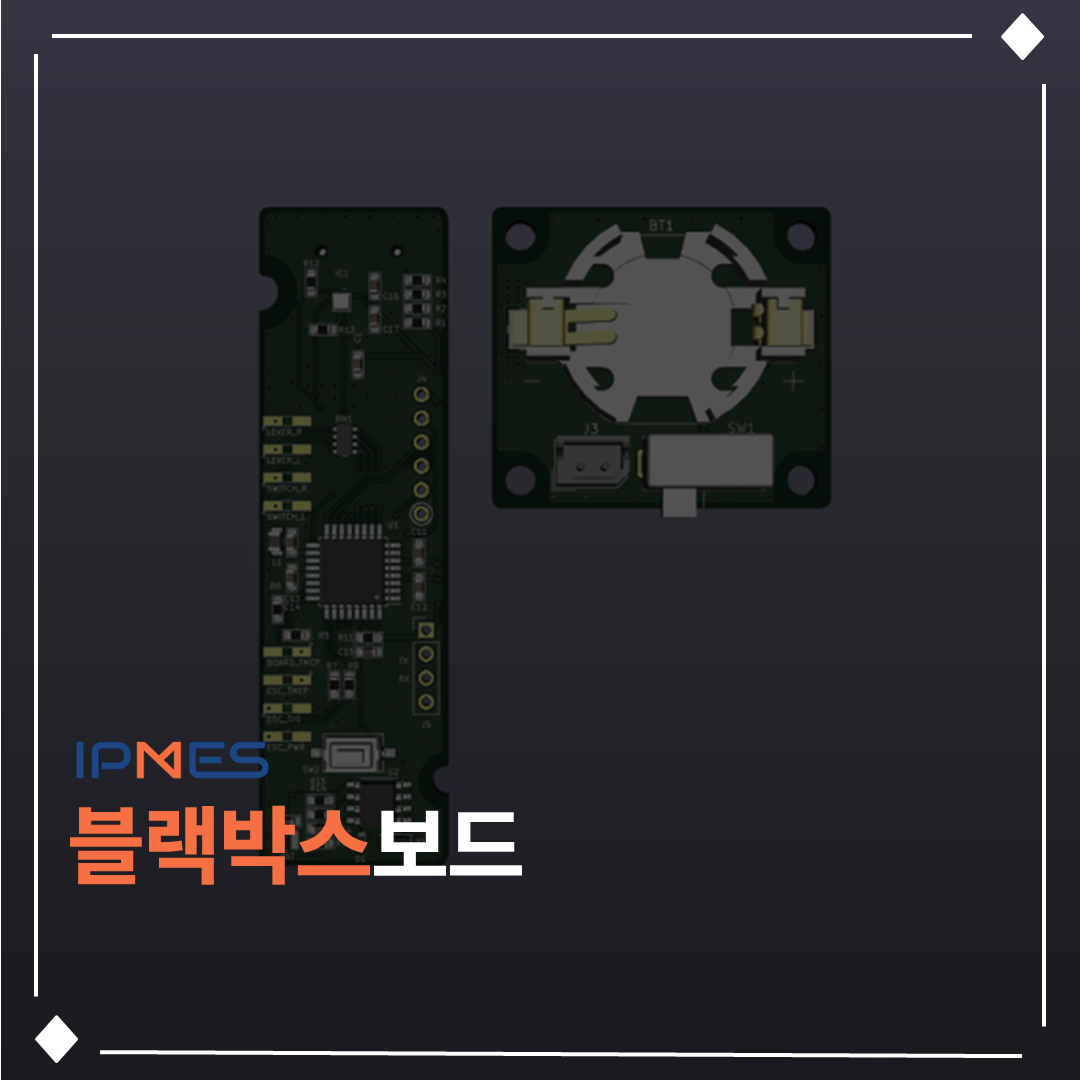

블랙박스 보드

블랙박스 보드

---



---

​

수주

금번 발주는 발주사 제품인 수중 스쿠터에 특정한 수심에서 동작 오류가 지속적으로 발생한다는 요청으로

오류의 원인을 분석하기 위해서 블랙박스 개발을 요청 해 주셨습니다.

​

---

​

개발 기획

해당 제품을 개발함에 있어서 센서나 파워선의 노이즈, 스위치 눌림 여부 등을 체크가 필요하기에

여러 센서 값을 받아올 수 있도록 하기 위해서 PCB 기획을 진행하였습니다

​





​

기술 연구

저전력 SD 카드 저장기술 개발, ATMEGA 저전력기술 을 연구하였습니다

​

---

​

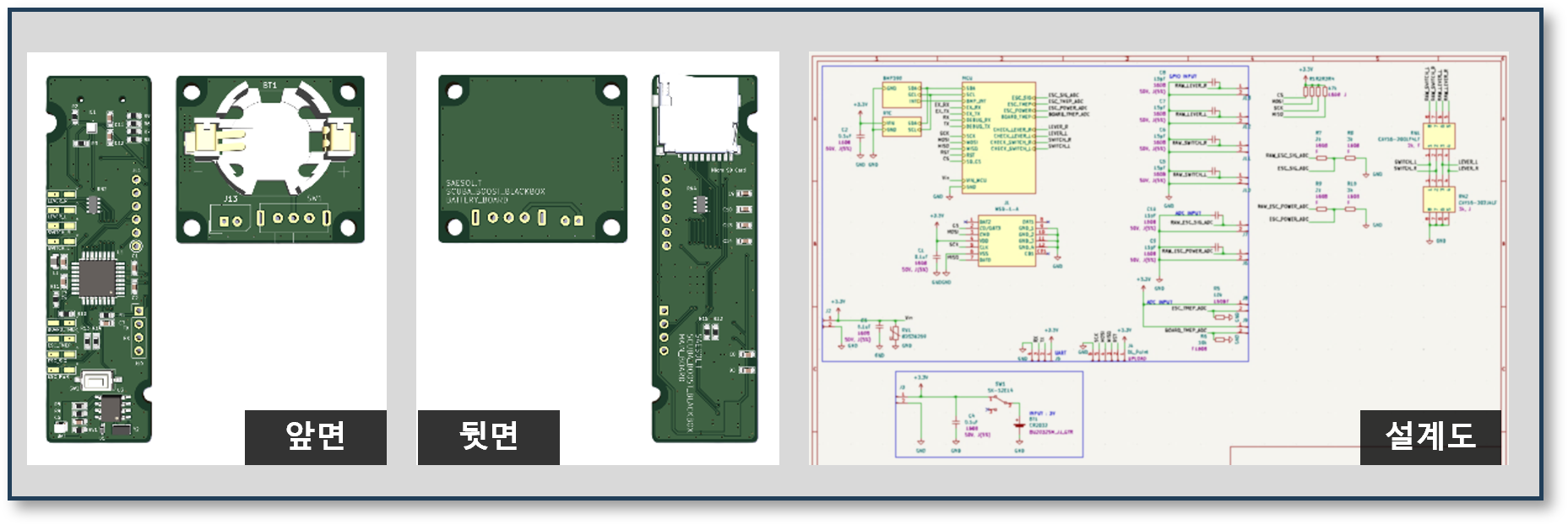

하드웨어 설계 및 제작

해당 PCB가 협소한 공간으로 들어가야 해서 메인보드와 파워보드를 나누어서 설계를 하였고,

메인보드도 소형화 하였습니다.

​

​

---

​

기능 테스트

기압센서와 SD 카드, MCU 내장 클럭을 통한 제어 등을 확인하기위해서

각 기능을 동작시키는 펌웨어를 작성하여 정상적으로 동작하는지 확인하였습니다

​



---

​

펌웨어 작성

정상적으로 동작하는 것을 확인했기에 기획했던 기능들을 추가하여 각종데이터들을 50us 마다 1번씩 10초간 저장하여 파일을 만들도록 하였고 파일명 중복되지 않도록 번호를 추가하도록 펌웨어를 작성하였습니다.

​



​

---

​

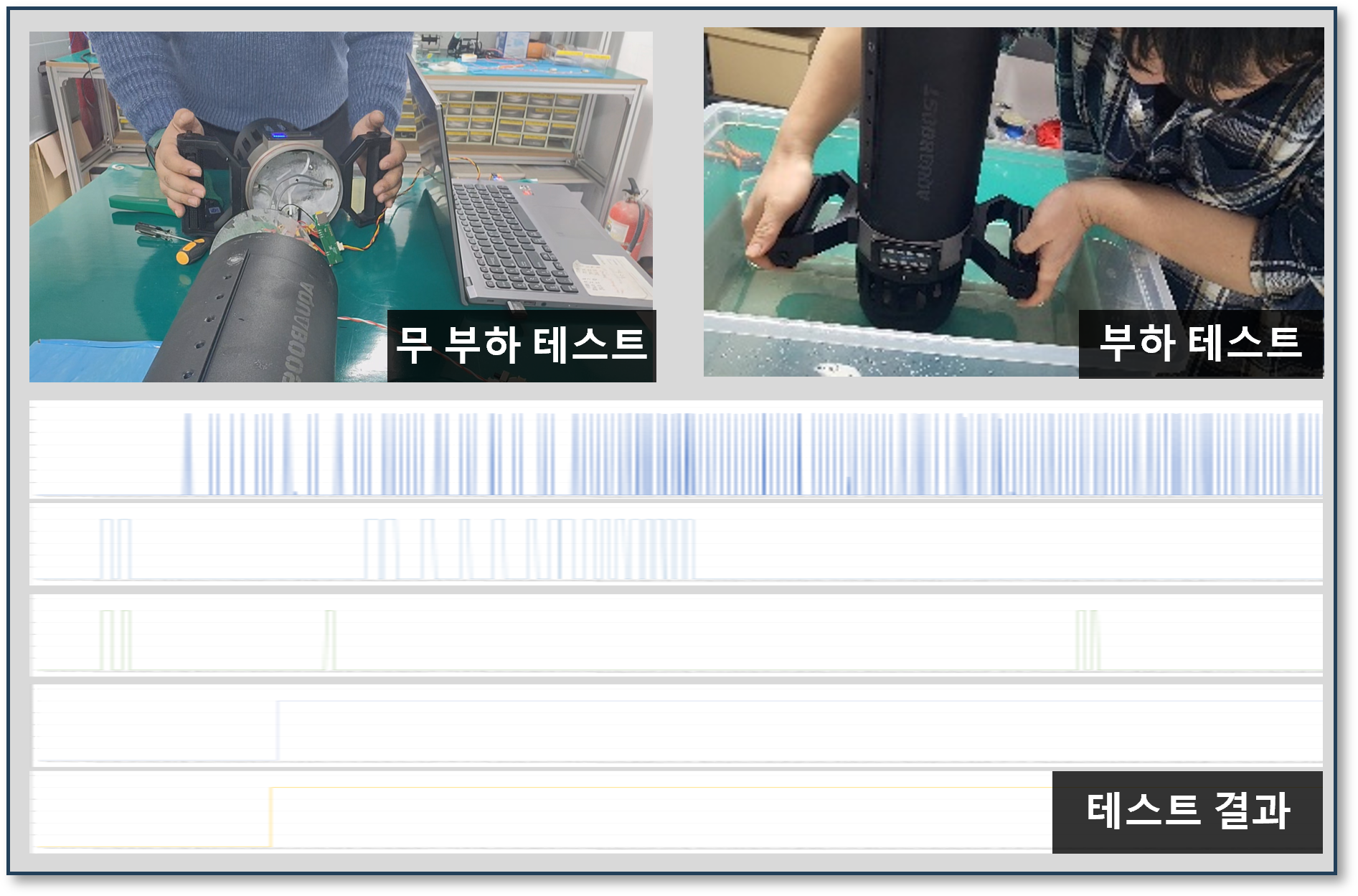

테스트

테스트는 2가지로 나누어서 측정하였습니다. 첫번째로는 무 부하 상태에서 진행하였고, 다른 하나는 부하(물속)상태에서 진행하여 잘 동작하는지 확인하였습니다. 테스트 결과 정상적으로 작동하였습니다

​

​



---

​

납품

제품을 발주사에서 주신 제품에 설치 한 후 작동을 점검하였고, 정상 동작하여 납품하였습니다

​

​
