복합 센서 측정 디바이스 개발 사례





이번 프로젝트는 특정 센서를 통해

​

수집한 데이터를 실시간으로 확인할 수 있도록 구성한 모니터링 시스템입니다.

​

센서 값의 정확한 측정부터 데이터 전송, 시각화까지 전 과정을 직접 설계하고 구현했습니다.









---

기획 단계

---

▶디바이스 기획

기획 단계에서는 요구사항을 충족할 수 있도록 어떤 모듈과 센서를 사용할지 구체적인 사양을 정하였습니다.

​

또한 데이터 전송 시의 통신 프로토콜과 방식을 결정했으며, 현장에서 발생할 수 있는 주변 노이즈 환경까지 고려하여 테스트 절차와 검증 시나리오를 수립했습니다.







---

설계 단계

---



▶회도로, PCB 설계 및 펌웨어 작성

기획 내용을 바탕으로 사용하기로 결정한 센서들의 데이터시트를 참고하여 회로를 설계하였고, 이를 토대로 회로도 작성과 PCB 아트웍을 진행했습니다.





---

오류 분석

---

▶회로 수정

테스트 과정에서 MCU가 ADC 값을 정상적으로 읽어오지 못하는 문제가 발생했습니다.

SPI 통신과 관련한 펌웨어 문제가 주요 원인으로 파악되었으나, 근본적으로는 센서의 미세한 변화가 전압 변화로 충분히 반영되지 않는 회로 구조가 확인되었습니다.

​





---

테스트

---

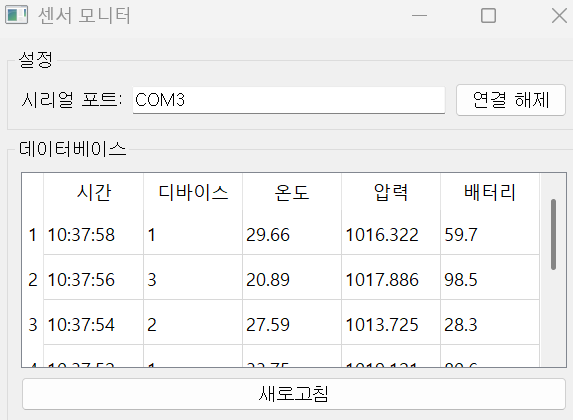

기획 단계에서 정해둔 통신 방식이 실제로 정상 동작하는지, 센서에서 수집된 값이 의도한 형식대로 표현되는지 검증하기 위해, PC에서 데이터를 직접 확인할 수 있는 테스트 프로그램을 별도로 제작했습니다.

또한 데이터 누락이나 오류 없이 수신되는지 확인하며 통신 동작을 검증했습니다.



​

---

납품 단계

---



​

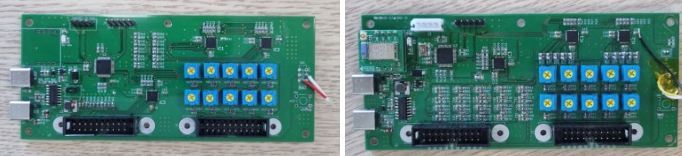

▶최종 납품

이를 통해 센서에서 수집된 값이 의도한 대로 전송되고 표시되는지 확인하며 검증을 마쳤고 납품까지 이루어 졌습니다.





---

추가 사항

---



▶회로도 개선 및 무선통신 추가

추가 요구사항에 따라 일부 소자를 변경하고 블루투스 모듈을 새롭게 추가하여 회로도를 개선했습니다.

수정된 설계를 바탕으로 무선 통신 기능을 구현하였고, 전반적인 성능 검증을 거쳐 최종 납품까지 성공적으로 마무리했습니다.

​



---





IPMES​는

​

회로 설계, PCB 설계, 펌웨어 개발, 기구 설계 및 시제품 제작을 통합적으로 수행하며

​

고객의 요구사항에 맞는 개발 방향을 제안합니다.

​

작은 아이디어부터 산업용 장비 개발까지 다양한 프로젝트 경험을 바탕으로

​

실질적인 결과물을 만들어가고 있습니다.

​

관련 문의가 있으시면 언제든지 편하게 연락 주시기 바랍니다.



---

TEL (062-226-1777, 010-9891-7244), E-mail (ipmes@ipmes.co.kr)
