비거치식 휴대용 링거 주입기 개발 사례





이번 프로젝트는 기존 시장에 출시된 인퓨전 펌프 제품들을 분석하는 것에서 시작되었습니다.

​

단순한 클론이 아닌, 사용성과 휴대성을 동시에 잡는 것이 목표였고,

​

그 과정에서 설계, 회로, 목업, 앱 개발까지 전 과정을 직접 진행하게 되었습니다.









---

기획 단계

---

설계와 기획의 첫 단계로, 기존 시장에 출시된 모델들을 레퍼런스로 삼아 동작 방식과 필요한 기능 요소들을 분석했습니다.

시중 제품들은 사용법이 단순하게 구성되어 있어 편의성 측면에서 개선할 여지가 있었고, 이를 바탕으로 개선 방향도 함께 검토했습니다.



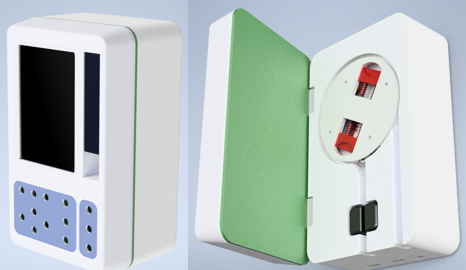

이후 컴팩트함을 핵심 목표로 설정하고 초기 컨셉 작업에 착수했습니다.

기존 시장의 모델의 외형적 장점은 유지하되, 내부의 인퓨전 펌프 기능을 보다 편리하게 사용할 수 있는 구조로 설계하는 데 초점을 맞췄습니다.





---

설계 단계

---

▶PCB 설계

​

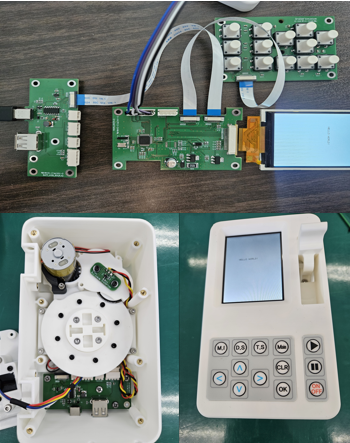

PCB는 컴팩트한 제품 내부에 효율적으로 실장될 수 있도록 형상 디자인과 아트웍을 진행했습니다.

또한 내부 하네스의 진동 소음 억제와 모터 진동으로 인한 커넥터 탈락 방지도 설계 단계에서 함께 고려하였고, 충전 회로는 추후 요구사항 변경에 유연하게 대응할 수 있도록 PCB 옵션도 미리 확보해두었습니다.

​

▶펌웨어 개발 및 제어 테스트

​

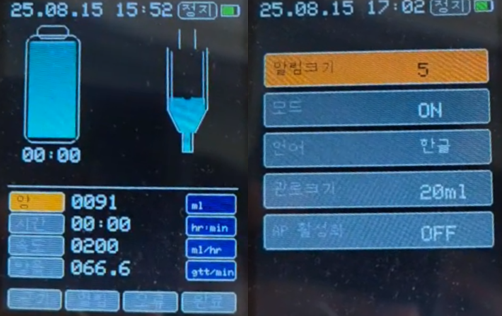

장비 설정 및 시간 설정 페이지에서는 사용자가 복잡한 계산 없이 직관적으로 설정할 수 있도록 시간, 속도, 가터 값의 상관관계를 로직에 따라 자동으로 계산하여 출력하도록 구성하였습니다.

​

또한 속도 변화에 연동된 애니메이션 가속, 감속 효과를 적용하여, 현재 동작 상태를 시각적으로 쉽게 인지할 수 있도록 시인성을 높였습니다.

​

▶목업 시제품 설계



외장재, 내장재, 기어 등 주요 구성 부품은 3D 프린터 출력, 금속 CNC 가공, 절곡, PC 성형 등의 공정을 활용하여 제품 목업을 완성했습니다.





---

테스트 및 조립、납품

---



최종적으로 기능 및 내구성 테스트를 거친 후 내외장재를 조립하여 최종 납품까지 완료했습니다.

​





---

후속 기획

---

이후 V2 요청을 통해 무선 통신 및 애플리케이션 기능이 추가 개발되었습니다.

​

기존 V1은 무선 통신 기능을 지원하지 않아 원격 제어가 불가능했으나,

V2에서는 BLE(Bluetooth Low Energy) 기능을 탑재하였고, Modbus RTU 프로토콜을 기반으로 하여 스마트폰 애플리케이션을 통한 원격 제어가 가능한 시스템으로 발전시켰습니다.





---

설계 및 수정

---

▶회도로 및 아트웍 수정

​

기획단계에서 진행된 무선 통신 기능 추가와 함께 경제성 및 조립성 향상을 위해 회로도 또한 수정하여 아트웍을 새롭게 진행했습니다.

​

▶UI 개선 및 애플리케이션 개발

​

이후 디스플레이 UI 또한 V2 사양에 맞게 개편하였으며, 안드로이드 기반으로 동작하는 전용 애플리케이션을 개발하여 최종 납품까지 완료했습니다.



---
