[MOSFET] FET 이란 무엇인가?









---

FET 이란 무엇인가?

---

---



' MOSFET 포스팅 바로가기 '



1부 [MOSFET] FET 이란 무엇인가?

2부 [MOSFET] MOSFET의 구조와 원리

3부 [MOSFET] BJT와 MOSFET의 차이점

4부 [MOSFET] IRFZ44N , IRF4905 의 데이터시트를 알아보자

5부 [MOSFET] IRFZ44N , IRF4905 스위치, H브릿지 회로도 예시

完 [MOSFET] MOSFET 스위칭 회로 - 아두이노 실습 -

---



현대 전자 기기의 핵심에는 전기적 스위치인 FET(Field Effect Transistor) 가 있습니다.

전기를 거의 소모하지 않으면서도, 아주 작은 신호로도 쉽게 제어할 수 있는 특징 덕분에

다양한 전자기기에서 널리 사용되고 있습니다.

전자회로에서 핵심적인 역할을 하며, 집적회로와 디지털 시스템의 기반을 이루고 있죠.





---

FET( Field Effect Transistor ) 가 무엇인가?

FET(Field Effect Transistor)는 전압으로 전류의 흐름을 조절하는 반도체 소자입니다.

전계효과를 이용하여 마치 스위치를 누르듯이, 게이트에 전압을 가해 전류가 흐를지 말지를 제어할 수 있습니다.



이러한 구조 덕분에 전기를 거의 소모하지 않고도 동작할 수 있어 효율이 뛰어나고,

스위치처럼 빠르게 ON/OFF가 가능해 디지털 회로에서 활용도가 매우 높습니다.



그 뿐만이 아닌 여러 개를 하나의 칩 안에 집약하기 쉬워,

스마트폰이나 컴퓨터 같은 다양한 전자기기의 핵심 부품으로 사용됩니다.



---

그렇다면 FET는 어떤 역할을 담당하나?

FET는 작은 전압 신호를 이용해 큰 전류의 흐름을 제어하는 역할을 하며,

스위칭과 증폭 기능을 통해 다양한 전자 회로의 제어 소자로 사용됩니다.



BJT와 FET는 모두 전류의 흐름을 제어하는 동일한 역할을 수행하지만,

BJT는 전류로 동작하는 반면 FET는 전압으로 동작한다는 점에서 구동 방식에 큰 차이가 있습니다.





---

FET의 종류는 어떻게 구분을 할까

예를 들어,



• 게이트와 채널이 PN 접합으로 이루어진 JFET ( Junction FET )
• 산화막으로 절연된 MOSFET ( Metal Oxide Semiconductor FET )
• 금속과 반도체가 직접 접촉하는 MESFET ( MEtal Semiconductor FET )
• 서로 다른 반도체를 결합한 이종접합인 HEMT ( High Electron Mobility Transistor ) 등



각각의 구조적 특징에 따라 FET의 종류가 나뉘게 됩니다.

이 중 기본적인 구조를 이해하기 위해서 JFET 과 MOSFET 이 두가지를 간단하게 알아보도록 하겠습니다.





---

JFET ( Junction Field Effect Transistor ) 이란?

JFET은 접합 전계효과 트랜지스터로

PN 접합을 이용하여 채널을 제어하는 구조입니다.



게이트에 역방향 전압을 걸면 공핍 영역이 확장되면서 소스와 드레인 사이의 채널이 점점 좁아지고,

이를 통해 전류의 흐름을 조절하게 됩니다.



즉, JFET은 전압을 이용하여 채널의 단면적을 변화시키고,

이를 통해 전류를 제어하는 구조로 동작하게 됩니다.



JFET는 가장 기본적인 형태의 FET이며,

구조가 단순하고 안정적인 특성을 가지고 있습니다.



---

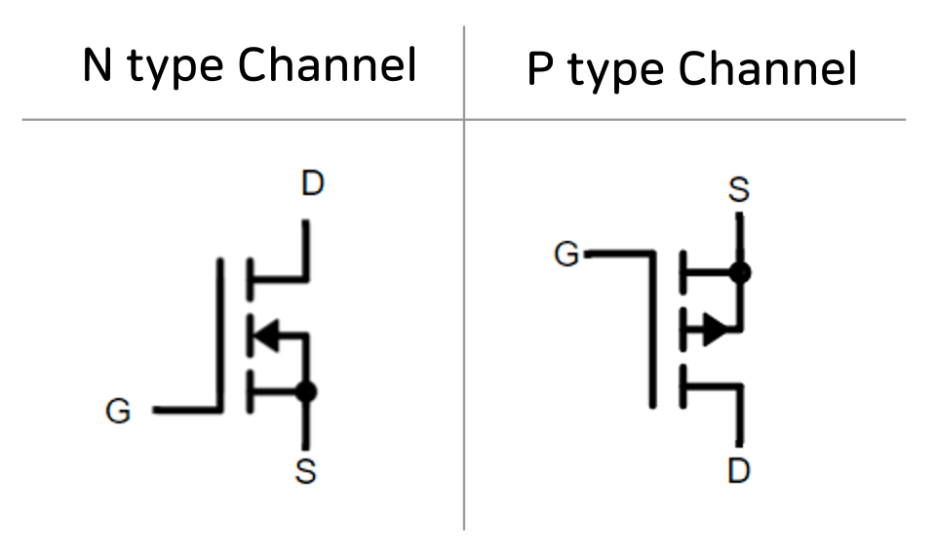

MOSFET ( Metal Oxide Semiconductor Effect Transistor ) 이란?

MOSFET은 금속 산화막 반도체 전계효과 트랜지스터로,

게이트와 채널 사이에 산화막(Oxide)을 두어 전기적으로 절연된 구조를 가지고 있습니다.



이 산화막은 게이트와 반도체를 완전히 분리시키는 역할을 하며,

전류는 차단하면서 전기장만 전달할 수 있는 특징을 가지게 됩니다.



이러한 구조 덕분에 게이트로 전류가 거의 흐르지 않으며,

전압만으로 채널을 형성하거나 차단할 수 있습니다.



MOSFET은 구조적인 특징 하나로 고효율, 고집적, 저전력이라는 장점을 동시에 만족시키는 소자입니다.

특히 이러한 특성은 집적회로 구현에 매우 유리하여 오늘날 대부분의 디지털 회로와 전력 제어 회로에서는 핵심 소자로 사용되고 있습니다.





---

마무리

이들은 눈에 잘 보이지 않는 작은 부품이지만,

전자회로의 동작을 가능하게 만드는 데 꼭 필요한 핵심 소자입니다.

전류의 흐름을 조절하고 회로를 제어하는 이 작은 기술이,

결국 우리가 사용하는 수많은 전자기기의 성능과 효율을 만들어 내고 있습니다.



이렇게 이번 시간에는 FET가 무엇인지, 어떤 종류가 있는지 간단하게만 알아보았습니다.

아직 어려운게 많지만 다음편에서 차근차근 배워나가보도록 하겠습니다.





---
